深耕測繪用戶，深耕測量行業，思拓力推出了基于國內外測繪領域用戶體驗深度優化的RTK外業數據采集軟件——SurPad 4.0。

這是思拓力面向全球化的一款通用軟件，面向全球的用戶，面向全球的測量任務，讓測量放樣工作更加簡單輕松的同時，更為用戶提供全行業測量解決方案，不止于野外勘測、工程測量、電力勘測、水利勘測……

今天，我們?yōu)榇蠹医榻B的是，使用SurPad 4.0進行電力勘測的操作內容。

電力勘測的主要流程分為：

1、選線，排桿，踏勘

2、平斷面測量

3、塔基斷面測量

4、桿塔拉線分坑計算

5、桿塔中心點，坑位放樣

接下來，我們主要為大家介紹平斷面測量和塔基斷面測量的操作步驟。

打開思拓力Surpad 4.0手簿軟件 ：

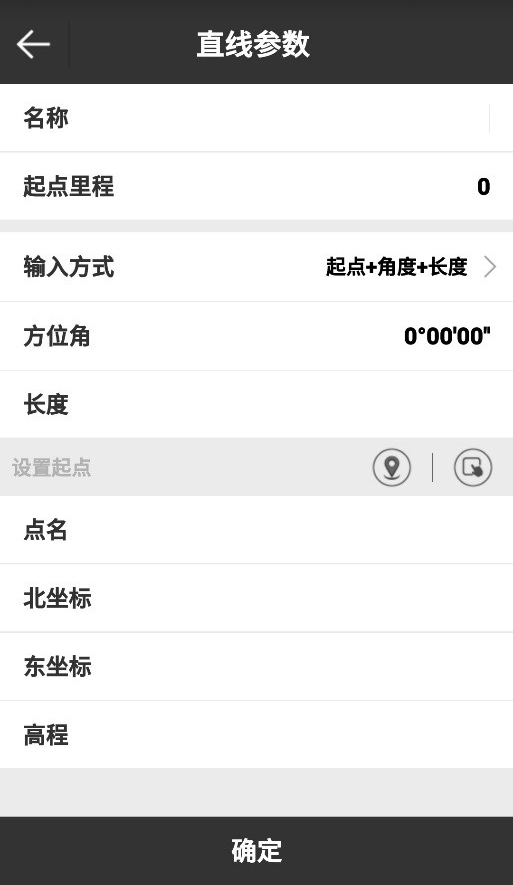

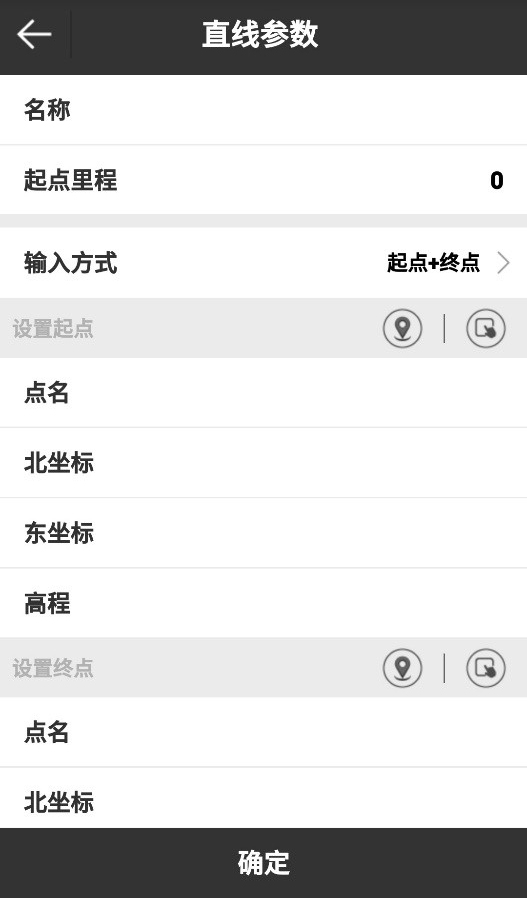

1、進入電力線勘測界面后進入輔助線庫，點“增加”設置新增輔助線參數，然后設置線段的起點、終點坐標或者設置線路名稱、起點里程、線段方位、線段長度和起點坐標。

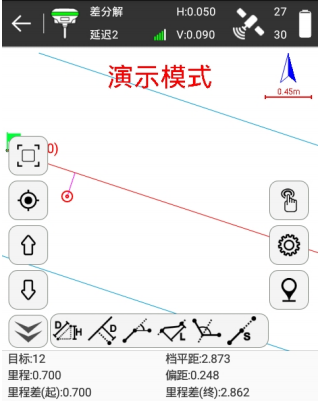

2、選擇目標線路，線路放樣如下圖所示，根據軟件下?tīng)顟B(tài)欄的放樣提示，采集地形點，進行電力屬性數據采集存儲。

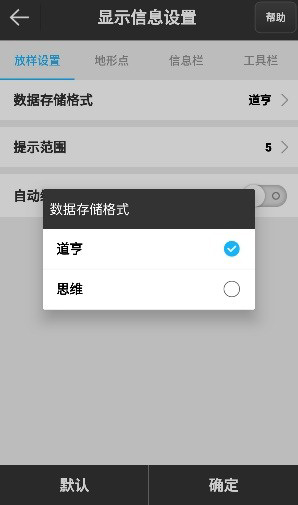

3、記錄測量數據，文件的數據格式可通過進入配置界面選擇，目前支持道亨、思維格式。新建項目時可切換需要采集的格式，一旦開始采集后則不允許切換。

用戶在作業過程中，只需要選擇想要的參考線，在需要采集的地物點采集地形點，存儲測量數據。在類型下拉框中選擇點類型，根據點類型，選擇標注跨越物或路河塘房等的類型、桿型，輸入寬度、角度、量高等，然后存儲。電力軟件會將這些地物地質信息及屬性，保存到測量文件中。這樣就不用記錄繁瑣的編碼，直接通過選擇的方式，就把地物及屬性記錄下來。

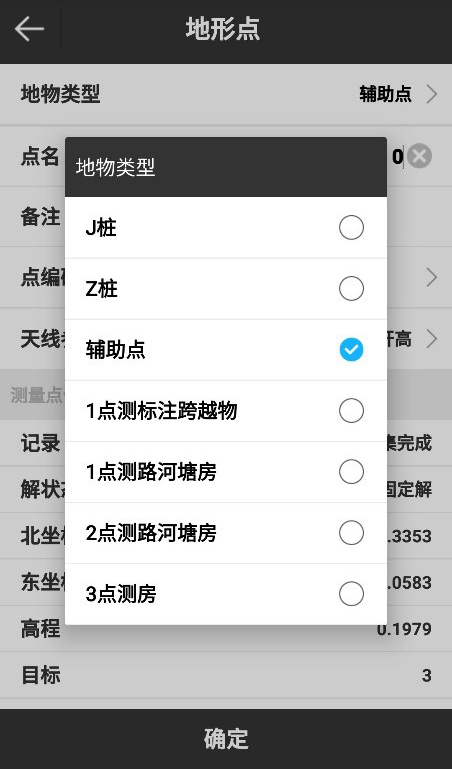

存儲時，根據當前點的類型，選擇存儲時的點類型。存儲點類型包括：J 樁(轉角點)，Z樁(直線樁)，輔助點，1 點測標注跨越物，1 點測路河塘房，2 點測路河塘房，3 點測房。

在這里，有幾點事項需要注意：

A、采集 J 樁、Z 樁、輔助點、普通點只需要輸入點名，天線高。

B、在勘測作業過程中，線路上遇到電力線、通訊線、光纜等時，需要存儲電力線的類型、跨越角等信息，以便在道亨 CAD 中的平面圖和斷面圖中顯示。

舉例：前進線路上遇到220KV電線，角度為前進方向右側銳角 45 度，量高 30 米，進行存儲。

C、1 點測路、河塘、房等。前進線路上遇到公路、鐵路、河流、塘、房屋等實物時，可以采用 1 點測路河塘房的方式存儲。

舉例：前進方向上，遇到一條公路，角度為前進方向右側銳角 60 度，寬 10 米。在實物一端選點后，采集存儲，在存儲對話框中輸入寬度。當后斷面點不好測量時，可以在前斷面點測量，此時寬度輸入負值。

D、2 點測路河塘房等。這是存儲跨越物的第二種方式，即可以較精確的測量實物寬度。在實物一端按采集存儲，選擇 2 點測路河塘房等，首先提示為點 1，存儲后再到實物另一端按采集存儲，軟件自動提示為點 2。然后選擇實物類型，輸入角度等后，存儲。

注意：實物兩端測量順序任意，軟件會按線路方向自動判斷實物的前后中斷面點，需要注意的是，必須先存儲 1 點，再存儲 2 點，軟件也自動處理，不用自己選擇。

E、3 點測房。

測量房屋時，有 1 點、2 點、3 點三種方法。

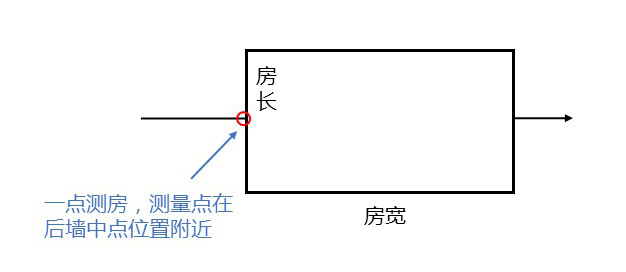

(1) 1點測房，即在存儲對話框中選擇 “1 點測路河塘房”，然后在【溝路連碼】中選擇“房屋”，1 點測房需要輸入房長房寬和房高。

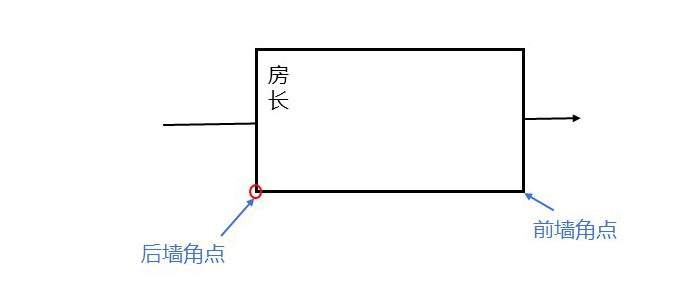

(2) 2點測房，需要在后墻角點和前墻角點分別進行測量，測量順序任意。即是在存儲對話框中選擇 “2 點測路河塘房”，然后在跨越物中選擇房屋，2 點測房需要輸入房長和房高。

注意：房長可以輸入正負值，房長的正負值表示：以線路前進方向?yàn)閰⒖迹孔酉蜃髠?cè)偏還是向右側偏，規則是：左正右負，即向左輸入正值的房長，向右則輸入負值的房長。

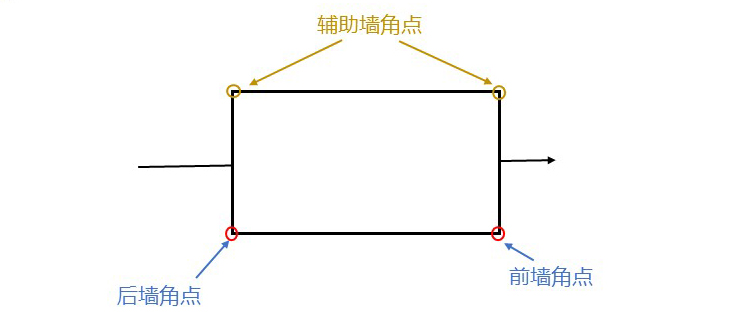

(3) 3點測房，需要在后墻角點和前墻角點分別測量一個點，測量順序任意，然后在輔助墻角點測量一個點。

注意：輔助墻角點必須是第 3 點，即測量順序是先測量后墻角點和前墻角點，再測量輔助墻角點，在存儲對話框中選擇 3 點測房，需要輸入房高。

采集的電力數據利用思拓力提供的SurPadTool中的ElectricPro電力轉換軟件，將項目文件（*.PD）通過數據編輯，可轉換成道亨 ORG 格式的數據。具體操作如下：

1、打開外業測量文件 (外業測量文件為*.PD)。

2、J 樁編輯。

3、指定 J 樁，就是指定其它點的起點 J 樁和終點 J 樁，這樣可以自動算出其它點的正確里程和偏距。

4、里程排序。根據里程，將所有測量點自動排序。

5、轉換。

外出作業時，如果電力線路太長，分別分成幾段來測，最后數據合成一條線路，如果把所有的數據拷到 SurPad 4.0來后處理太麻煩，所以在轉換軟件里，有一個數據后處理的功能來把幾段測線，合并到一個系統中，操作步驟如下：

1、在菜單中選擇“操作”→“數據合并”；

2、打開 A 線路文件，再打開 B 線路文件；

3、選擇兩個文件的一個公共點；

4、計算校正參數（公共點列表中，第一行為 A 線路的公共點，第二行為 B 線路）；

5、點成果文件，保存新的 PD 文件；

6、轉換。

塔基放樣是在電力施工中，對高壓輸電線路的電力線鐵塔塔基的4個或 8 個基準點進行施工放樣。有哪些操作步驟呢？

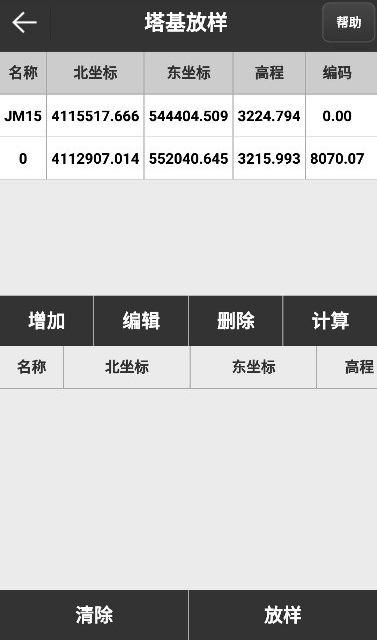

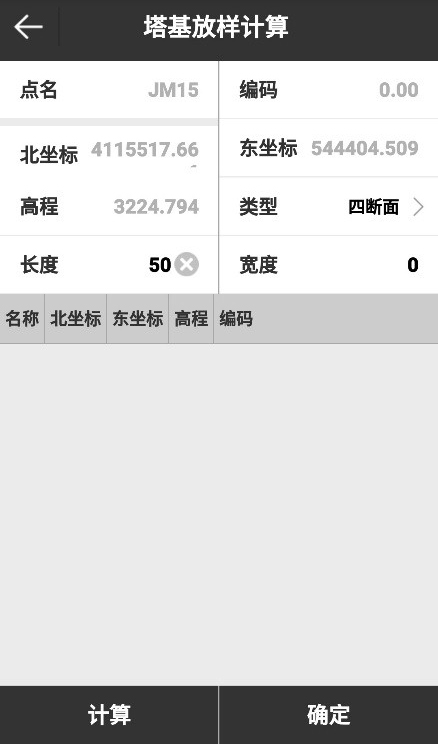

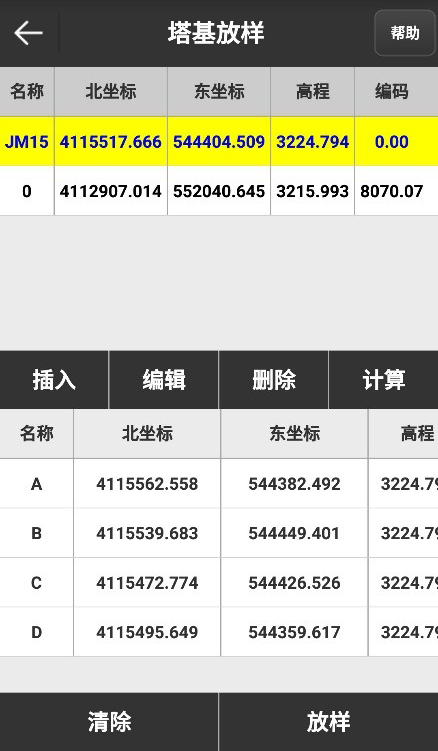

1、在SurPad 4.0中，進入塔基放樣，選中一個點進行計算，設置塔基是四斷面還是八斷面，還有塔基的長度和寬度。設置好后進行計算即可。

2、選中一個塔基，根據下?tīng)顟B(tài)欄的提示進行放樣，不管是進行點放樣還是線放樣，都可以使用右邊的箭頭選擇放樣的點或線。塔基放樣過程中可以通過采集塔基斷面數據，當距離為 0 的時候就表示當前點在選擇的線上。

好了，關于電力勘測的操作就介紹到這里，接下來我們還將陸續介紹SurPad 4.0的其他功能操作。也歡迎大家留言告訴我們，你希望對SurPad 4.0的哪一功能進行詳細的操作介紹。
