國道沿街立面改造

作者： 發布時間：2015/12/16 20:28:44

今天我們將為大家介紹的是思拓力三維激光掃描儀X300 Plus應用在國道沿街建筑立面改造的案例。

一、項目簡介

隨著我國經濟的高速發展，國道以及省道兩側新建建筑越來越多，由于外觀參差不齊、風格各異等原因，削弱并影響了城市道路的景觀美感，進而影響到整個城市的面貌。

溫嶺隸屬于浙江省臺州市所轄縣級市，其地理位置位于浙江省黃金海岸中部城市群，也是國家百?gòu)?qiáng)經濟縣，其自身有著非常豐富的林業資源、海洋資源等，為當?shù)匕l(fā)展旅游業提供了得天獨厚的優勢。

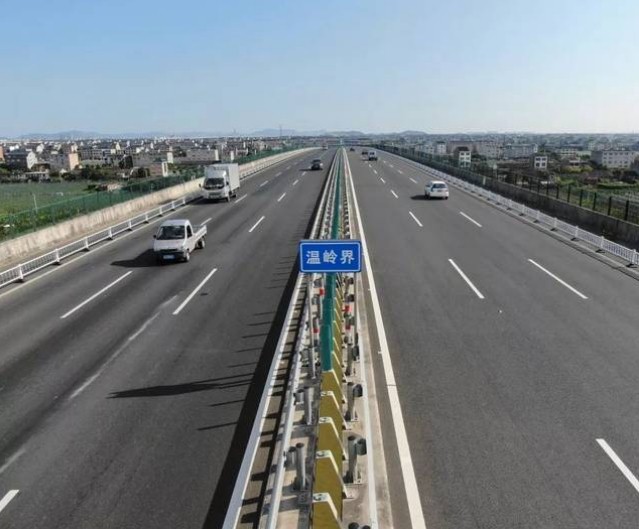

因此，當?shù)卣疄楦玫靥嵘?dāng)?shù)芈糜?、?jīng)濟、居住環境，對其228國道某段兩側建筑進行街道立面改造工程。

整個改造工程涉及21個自然村，本項目就是以其中一個自然村的國道沿街立面改造工程進行核算工作，總里程達2.1公里，獲取232棟建筑外墻的粉刷面積。

立面改造，也叫外觀裝飾或者建筑外墻表皮更換，根據當?shù)氐慕ㄖ幕c風格，對所需改造的建筑進行統一的外墻表皮粉刷或者裝飾，使之成為當?shù)貙?duì)外的一張名片。

二、項目要求

利用三維激光掃描儀替代傳統的全站儀測量建筑立面的方法，被稱為“實景復制技術”。

根據現場掃描的點云數據，1:1繪制CAD線畫圖，獲取建筑粉刷立面的精確面積，為統計工作提供支撐，并將成果提交給有關部門，最終與施工方上報的工作量進行復核以及數據存檔。

第一步：現場考察，評估工作量

為了更準確地掌握數據采集進度，對作業工期和數據質量進行有效評估，需要到現場進行實地考察。

第二步：現場作業，獲取點云數據

現場對需要進行立面改造的街道進行掃描作業，獲取國道沿街建筑立面的點云數據。

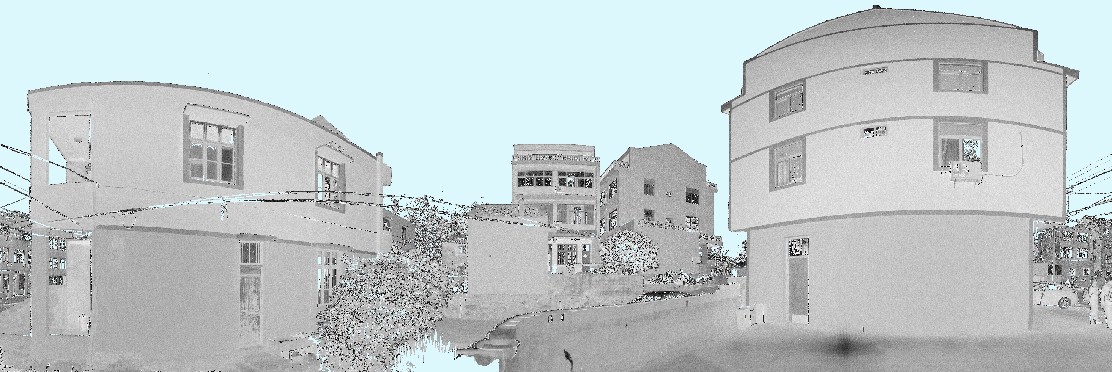

測站點之一：沿國道臨街建筑立面點云數據

測站點之二：建筑立面點云數據與現場照片

測站點之三：建筑立面點云數據與現場照片

參與此次掃描作業的人員有兩位，整個數據采集過程持續1.5天，平均每天測站110多站（由于國道兩側建筑比較分散，車流量較大，且側立面居多，掃描角度一般為0-90度）。

X300 Plus配備兩塊智能鋰電池，持續作業時間可達九個小時。

掃描時可以同步采集沿街建筑照片（可用手機或單反相機拍攝），如果需要對沿街立面進行建模，建議用單反相機進行建筑紋理采集。

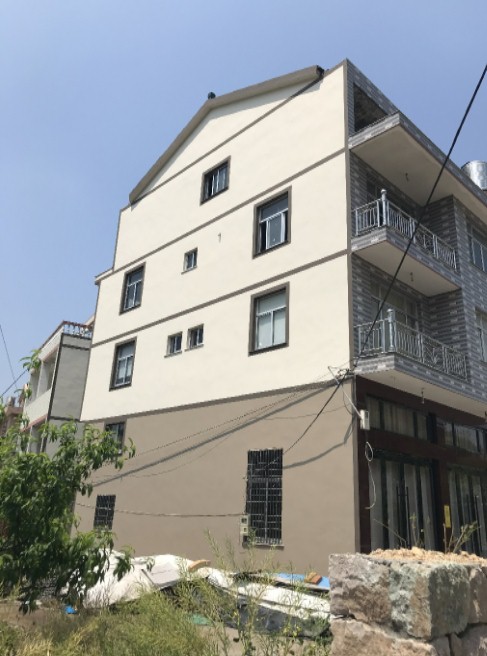

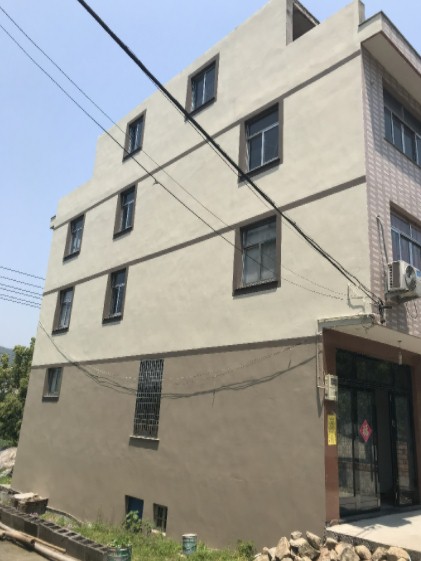

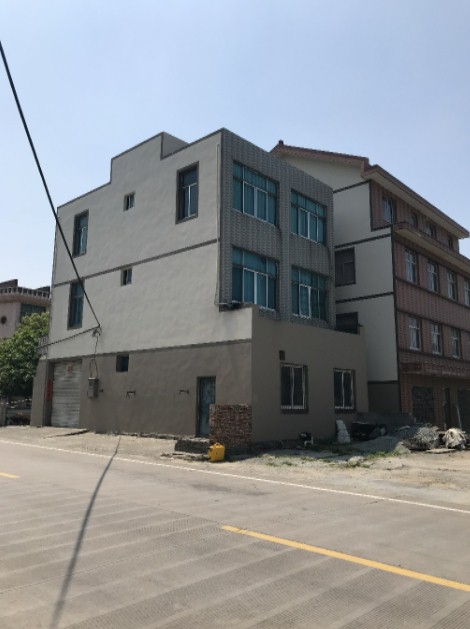

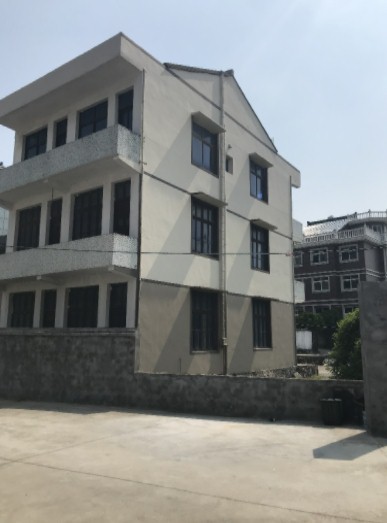

根據項目需要采集建筑粉刷施工一側的照片

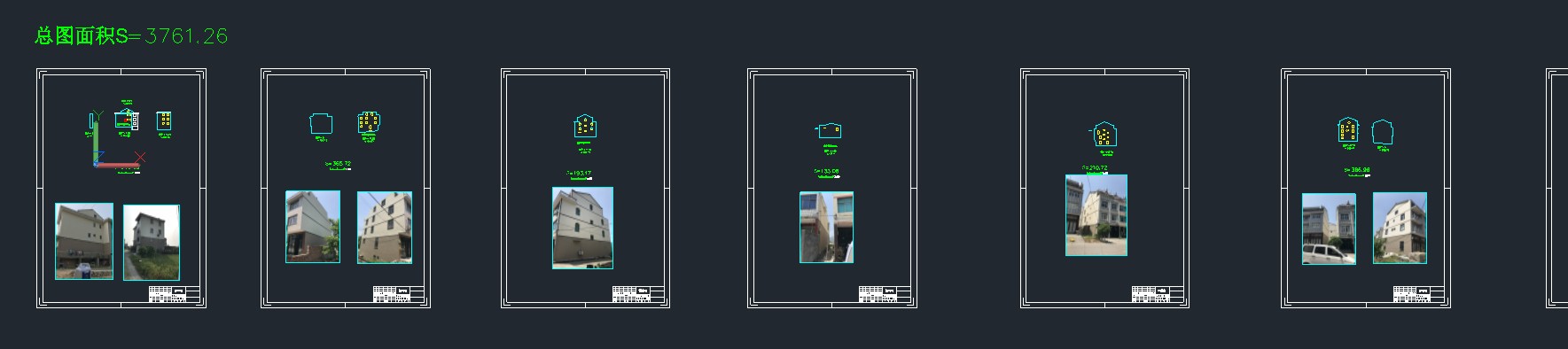

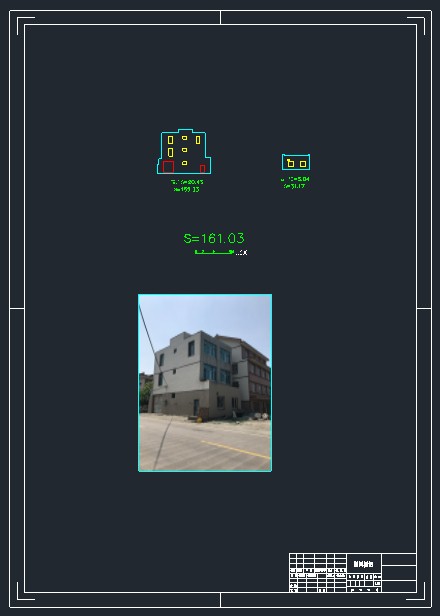

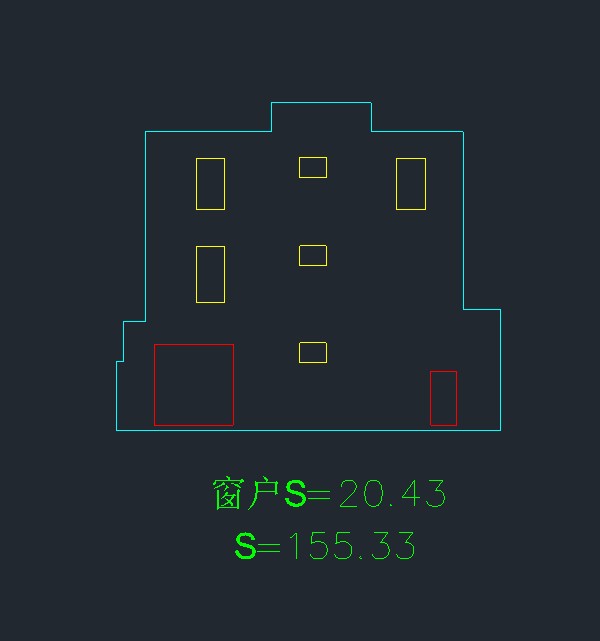

第三步：點云處理，繪制CAD線畫圖

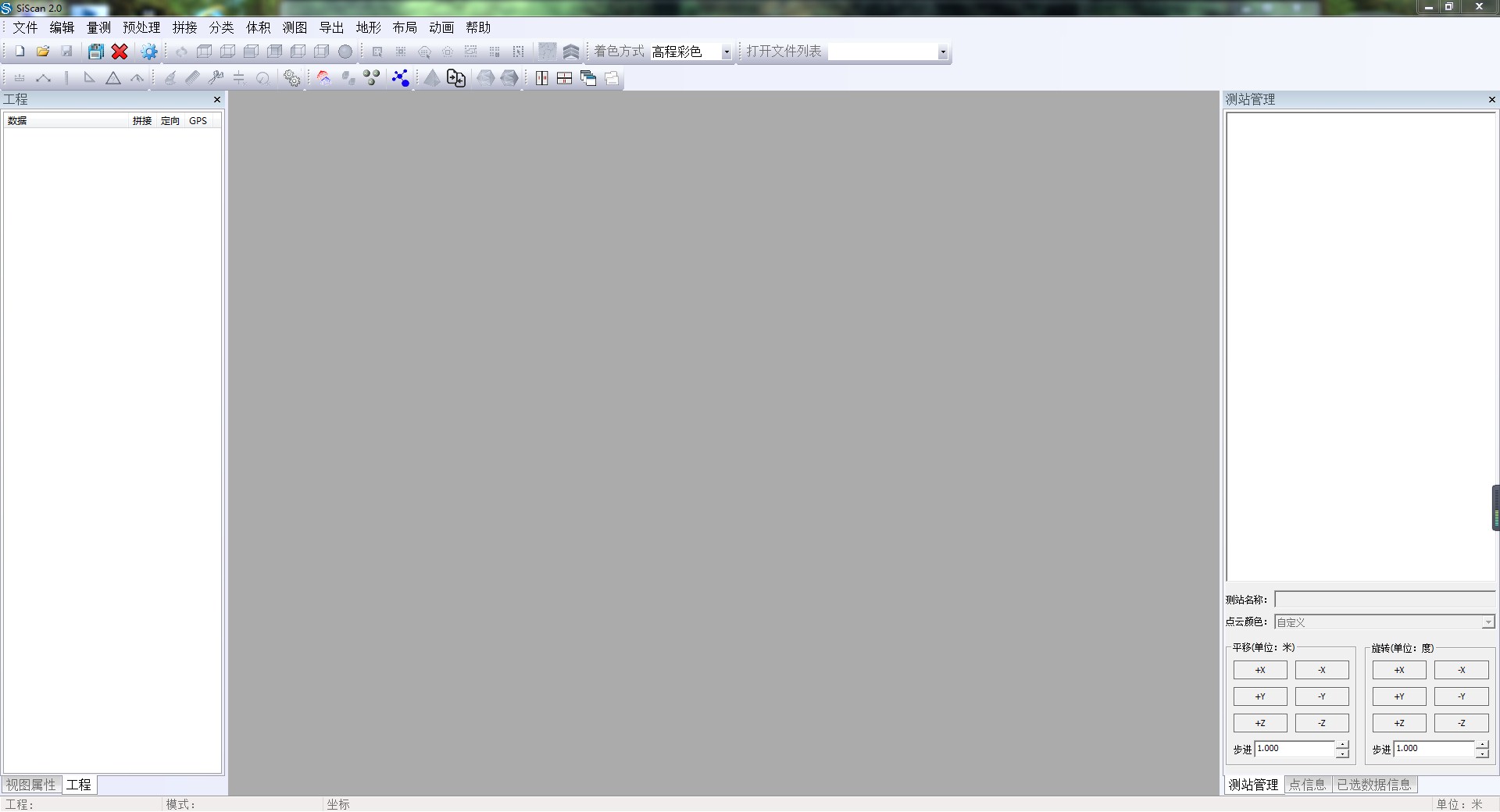

點云數據處理采用Si-Scan二三維一體化軟件，該軟件由思拓力自主研發，可以對點云數據進行編輯、去噪、拼接等操作，為后期CAD線畫圖繪制或其它第三方軟件提供準確可靠的數據。
