四川新龍縣街道立面改造

作者：激光部 發布時間：2017/8/24 10:22:43

我們之前已經向大家分享了思拓力三維激光掃描儀在文物保護、房地產、交通、礦業等諸多行業的實際應用案例，今天我們將為大家介紹思拓力三維激光掃描儀應用在街道立面改造的案例。

一、項目簡介

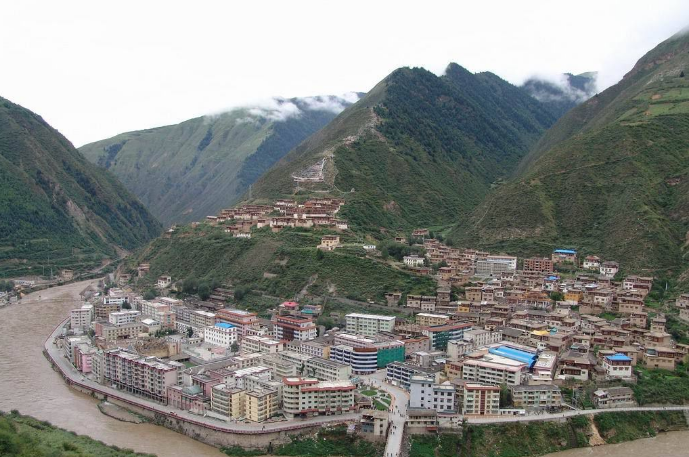

新龍縣隸屬四川省甘孜藏族自治州，位于四川甘孜州中部，青藏高原東南邊緣，屬川西山原和橫斷山脈地接觸帶，地勢北高南低，最高海撥5992米，最低點海撥2760米。

隨著近年來國家對三線城市的投入開發，極大的刺激了新龍縣的旅游經濟。而新龍縣隸屬于青藏高原東南邊緣，其藏族文化源遠流長，著名的旅游景點涉及益西寺（位于四川甘孜州新龍縣甲拉西鄉）、卡洼洛日雪山（位于新龍縣北部日巴鄉的雅礱江之東，是當?shù)夭刈逅拇笊裆街唬?、雅礱江、贊多高原湖泊群等著名的古勝名跡。

當?shù)卣疄榻ㄔO(shè)旅游城市，除對基礎設施進行改造之外，還結合當?shù)夭刈逦幕敖ㄖ?，對其縣城主要街道進行立面改造工程。

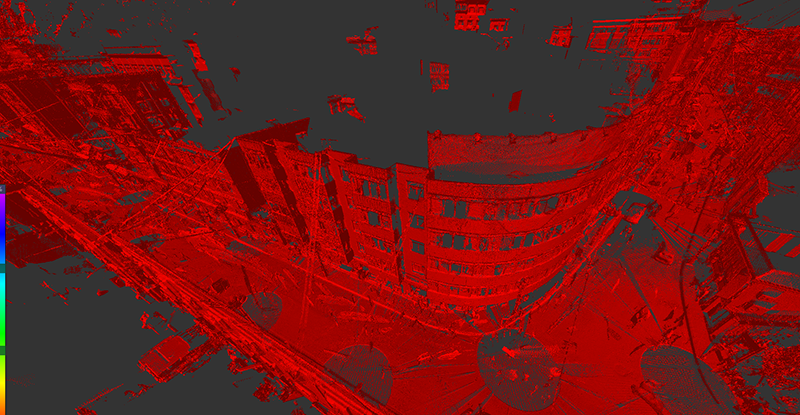

利用三維激光掃描儀替代傳統的全站儀測量建筑立面的方式，能更快、更準的獲取街道立面，加快整個改造工程的進度。

二、項目要求

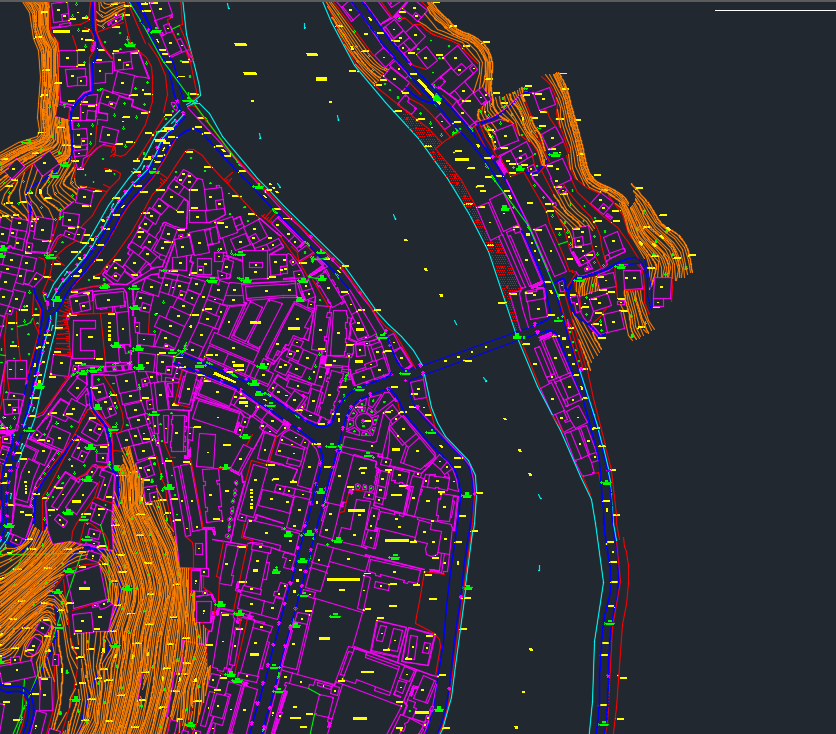

對城區的人民路、中心街、沿江西路南段（北段）等主要街道進行掃描作業，總里程達2.5公里，臨街建筑300棟，其中藏族民居約80余棟。

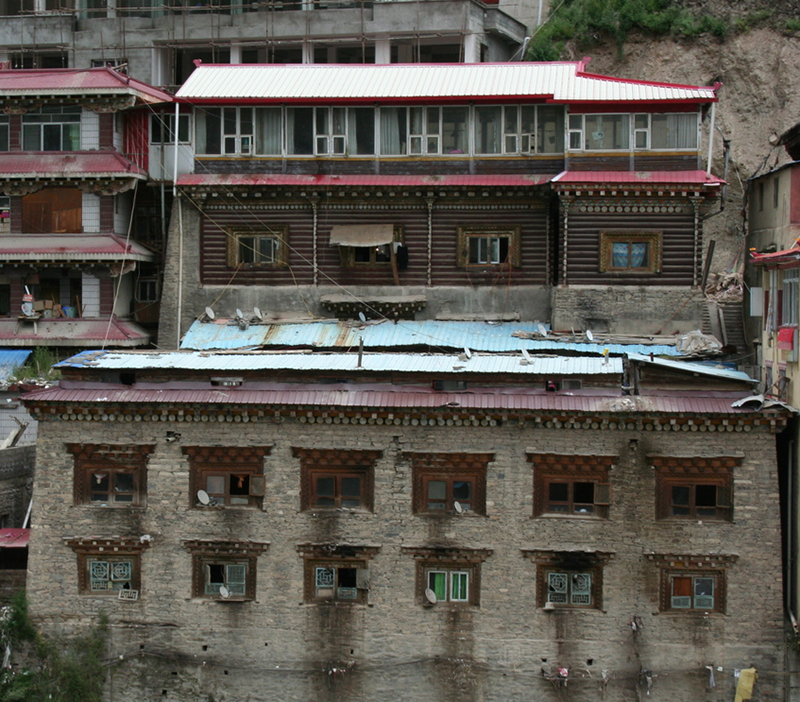

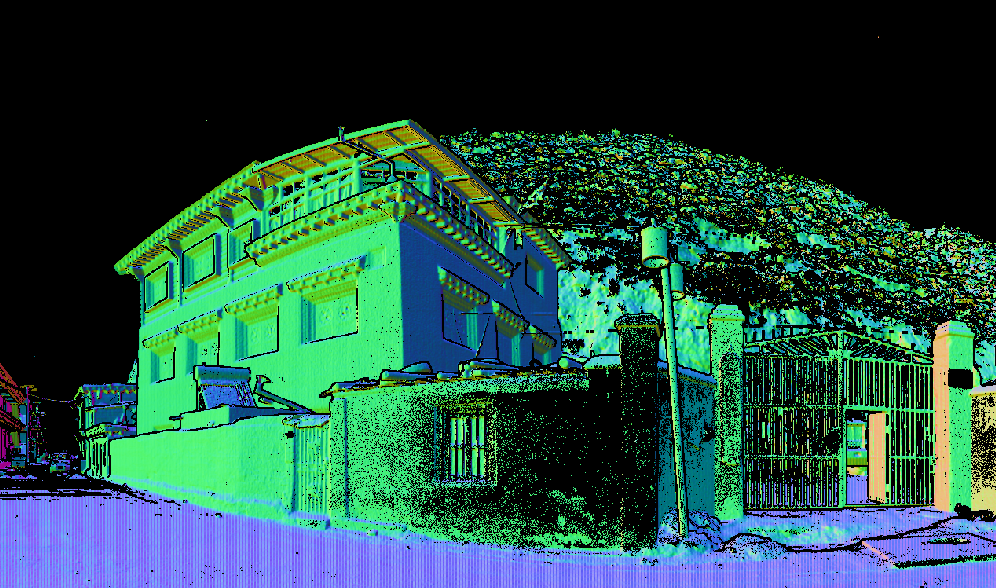

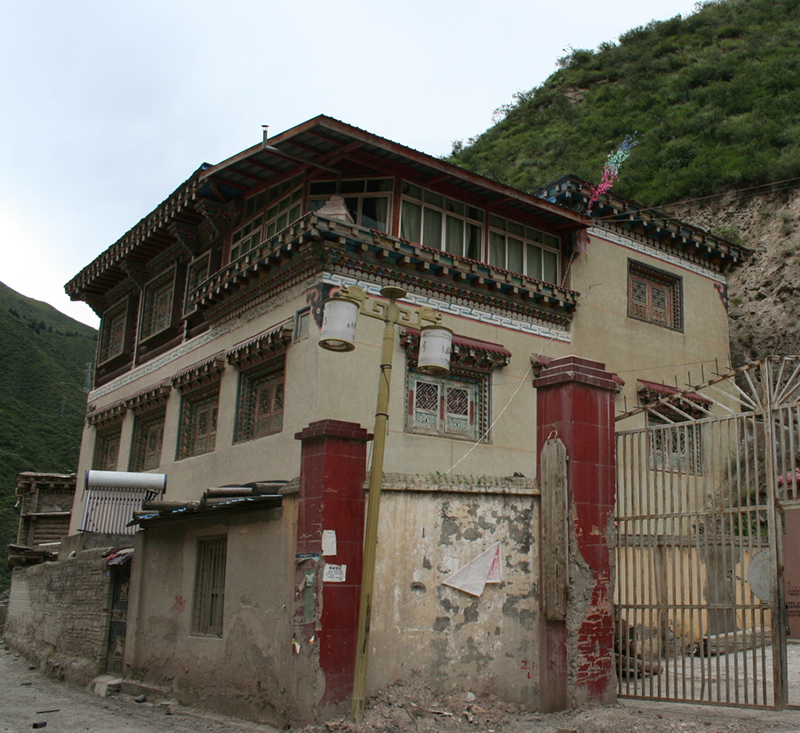

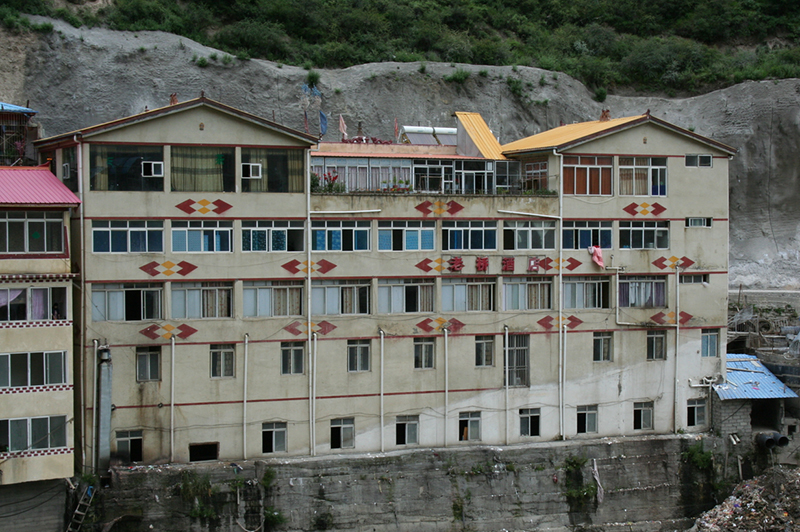

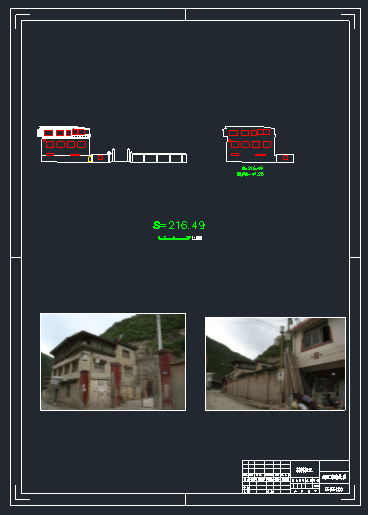

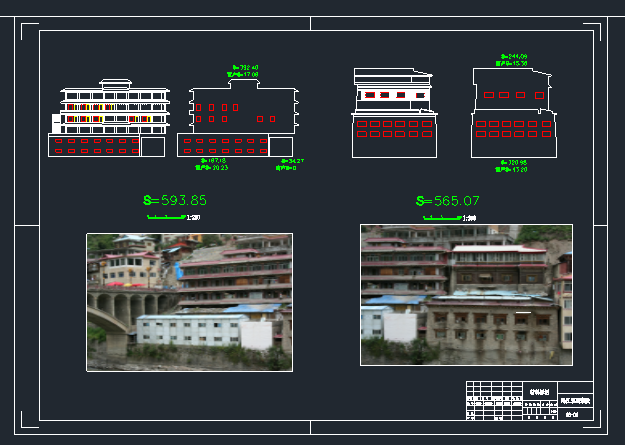

對現代化建筑和原有的藏族民居建筑進行三維激光掃描作業，其目的在于對現代化臨街建筑進行統一設計，依據當?shù)夭刈逦幕瘉斫y(tǒng)一街道設計風格，突出當?shù)夭刈逦幕Ｍ瑫r，要對歷史悠久的藏族建筑進行保護性質的掃描作業，對損壞的建筑進行修復，使其長久保留。

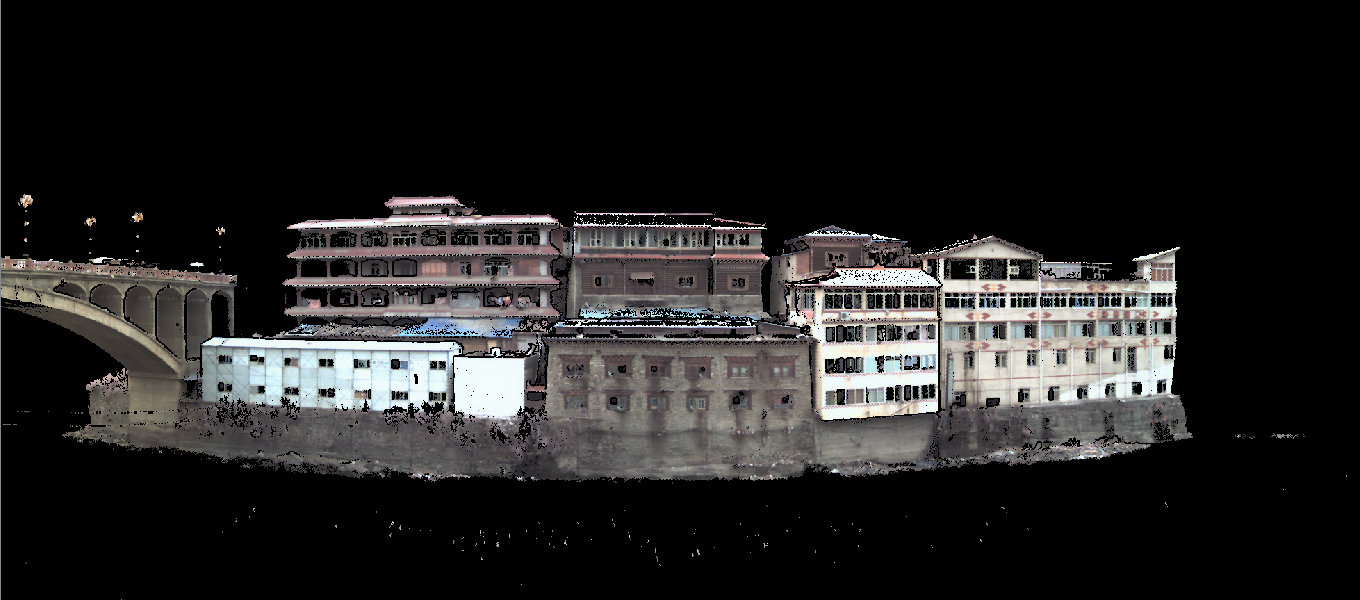

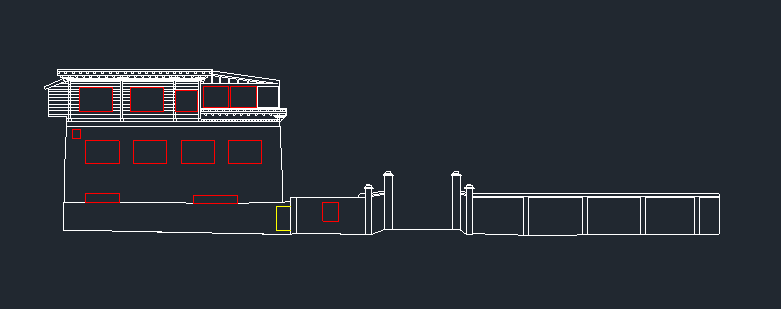

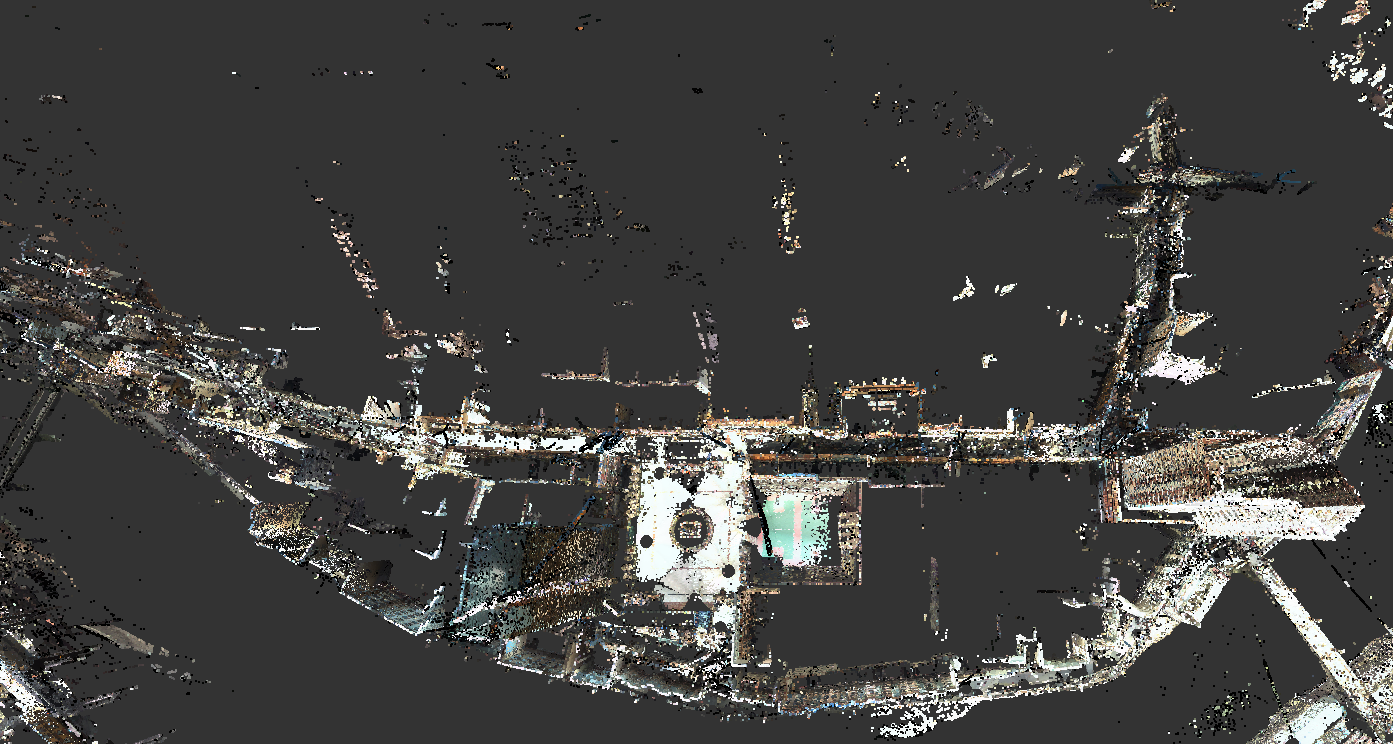

項目要求實地全方位掃描，掃描數據精準細化，從而獲取更為準確的街道立面，為下一步的設計需求提供真實有效的數據。

第一步：進行外業工作量評估（耗時2小時）

為了更準確的把握數據采集的進度、工期還有數據質量，需要對現場進行工作量評估。
