大型群雕掃描文物保護

作者：激光部 發布時間：2017/8/1 14:53:10

一、項目簡介

周王城廣場位于河南洛陽市西工區，廣場分為兩部分，洛陽最繁華的道路中州路橫貫其中。中州路以北廣場較小，主要的建筑為“天子駕六”雕塑和“天子駕六”車馬坑（周王城天子駕六博物館），其他為市民休閑草地和園林道路。中州路以南廣場總體設計簡潔、大氣，廣場分北入口區、歷史長河區、洛邑王城區、南入口區、林陰休息區５個部分，其中洛邑王城區將建造由我國著名雕塑家錢紹武設計的充分展示周文化的“周公營洛邑”大型群雕。

二、項目要求

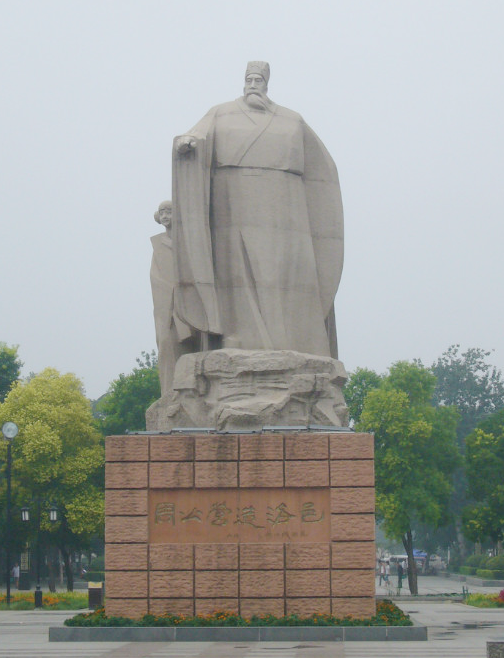

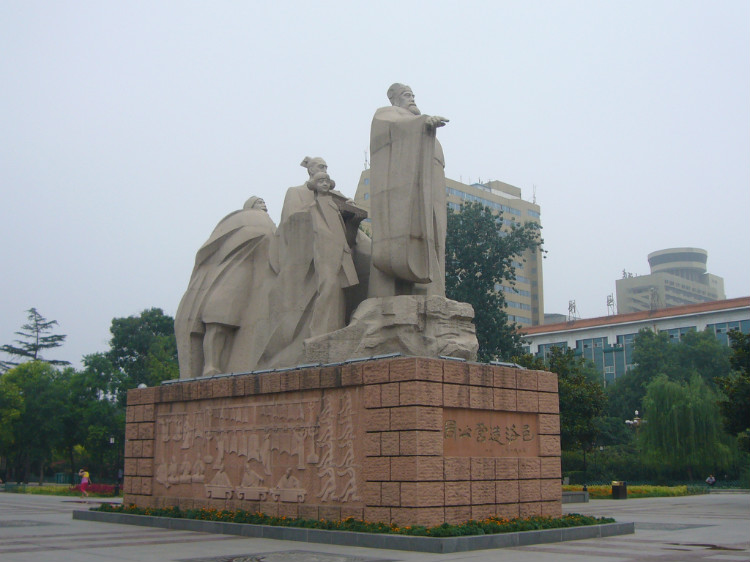

掃描周王城廣場的周公營造洛邑雕像，對掃描數據進行存檔保護。

項目由洛陽某單位實施，項目利用思拓力X300三維激光掃描儀對雕像進行全方位掃描。

三、項目實施

現場數據采集

現場掃描單站使用指定角度、標準模式并獲取彩色照片，單站用時約10分鐘。為了能更完整的獲取點云數據，雕像四周共架設8個掃描測站。

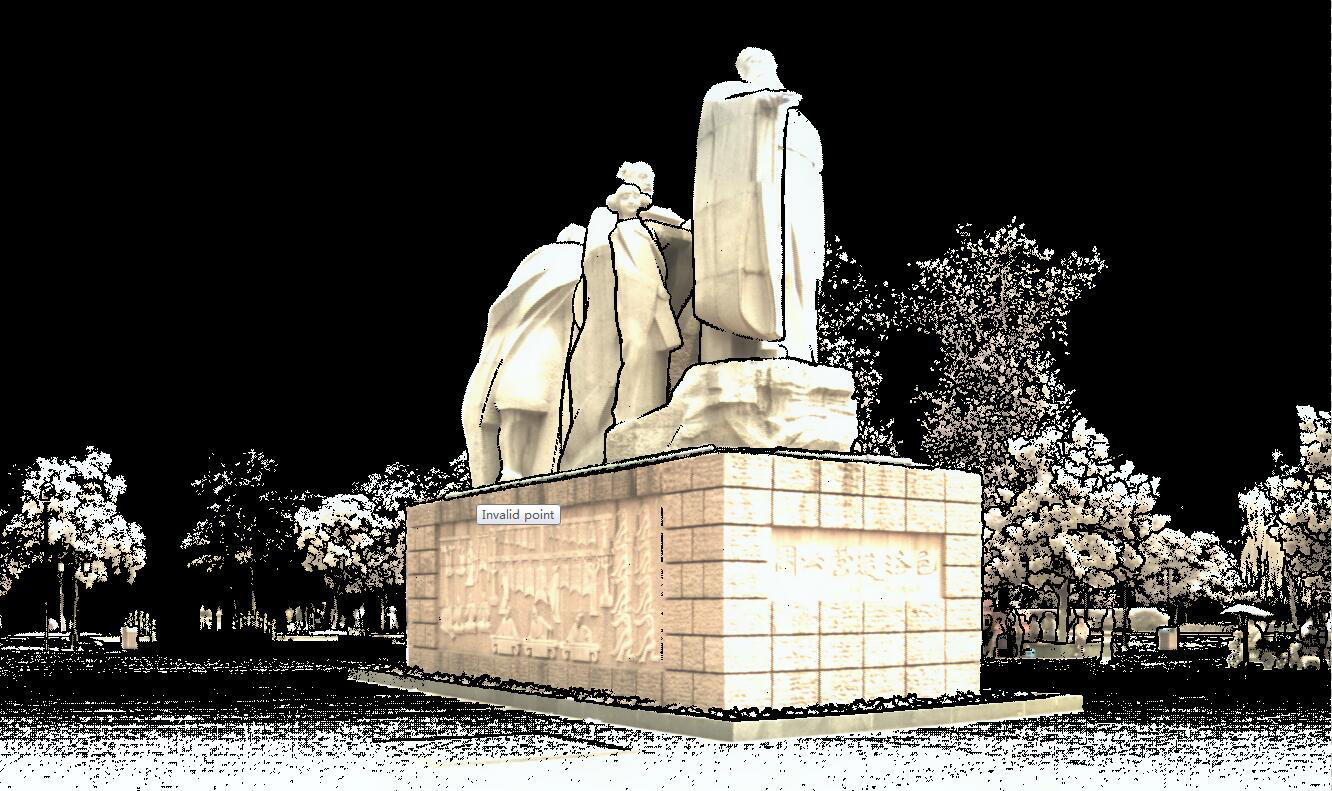

掃描原始點云數據（真彩色）---利用X300自帶相機獲取現場照片，自動生成彩色點云

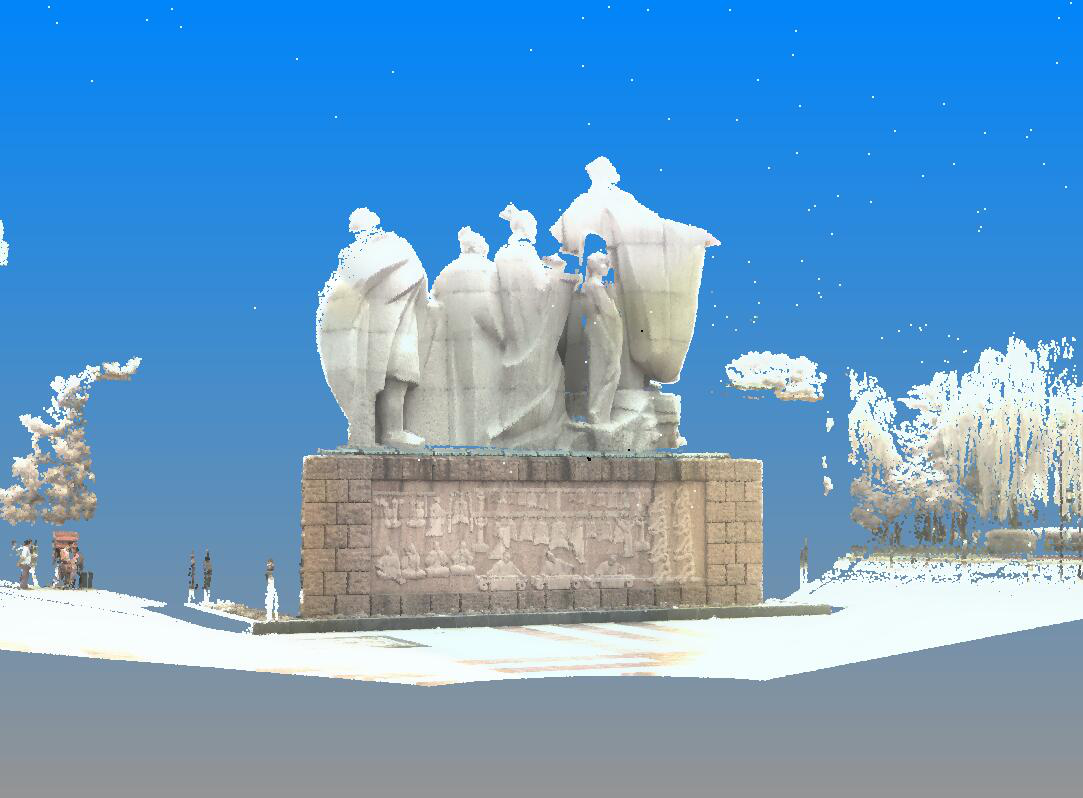

自動生成3D全景圖

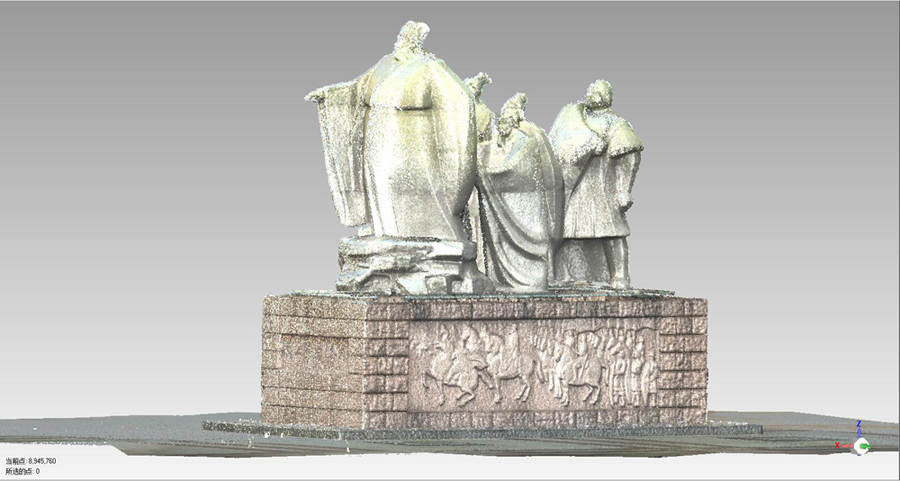

使用標配后處理軟件拼接成完整的點云數據

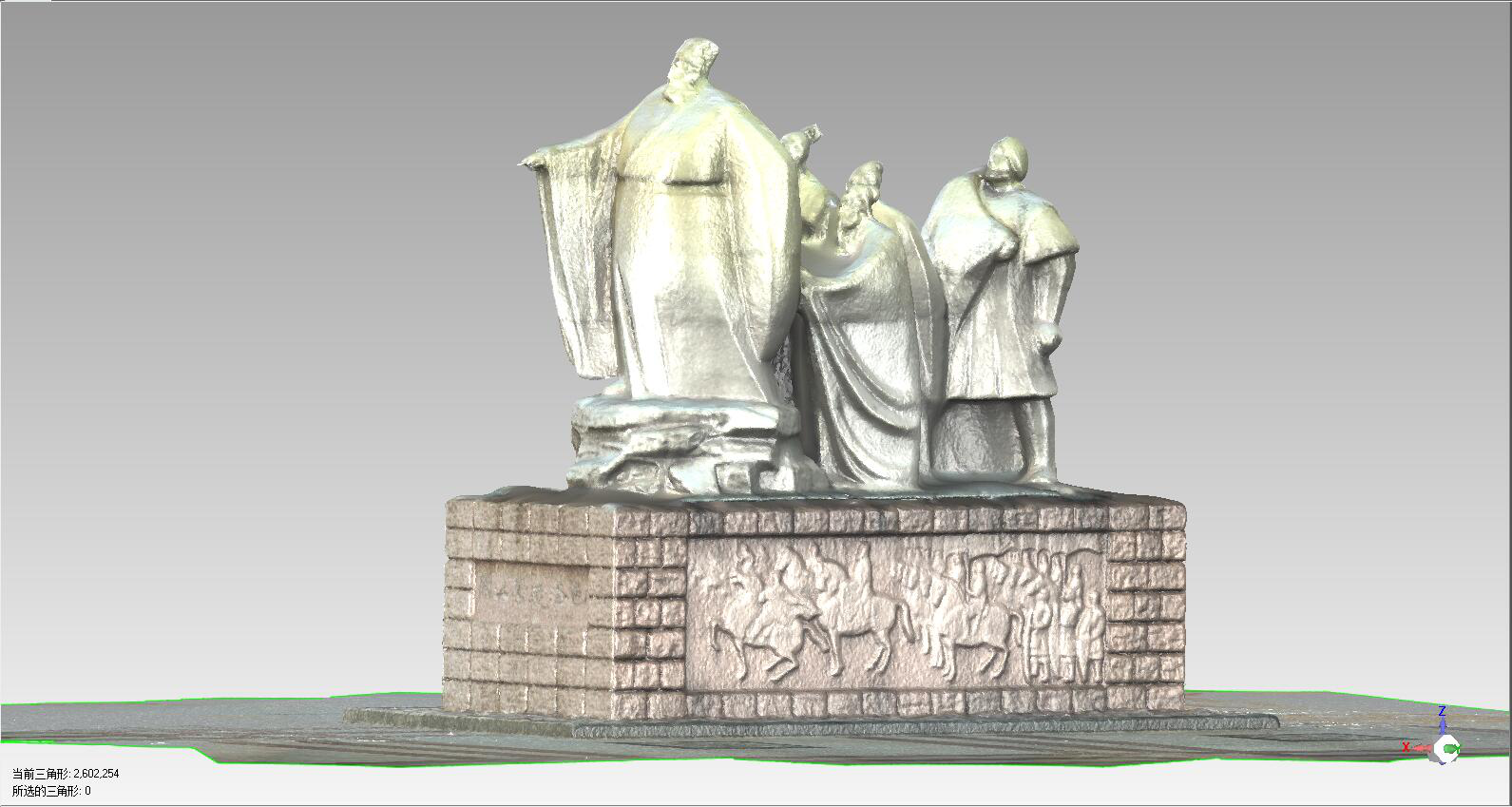

后期利用點云數據封裝成帶真彩色三維模型數據

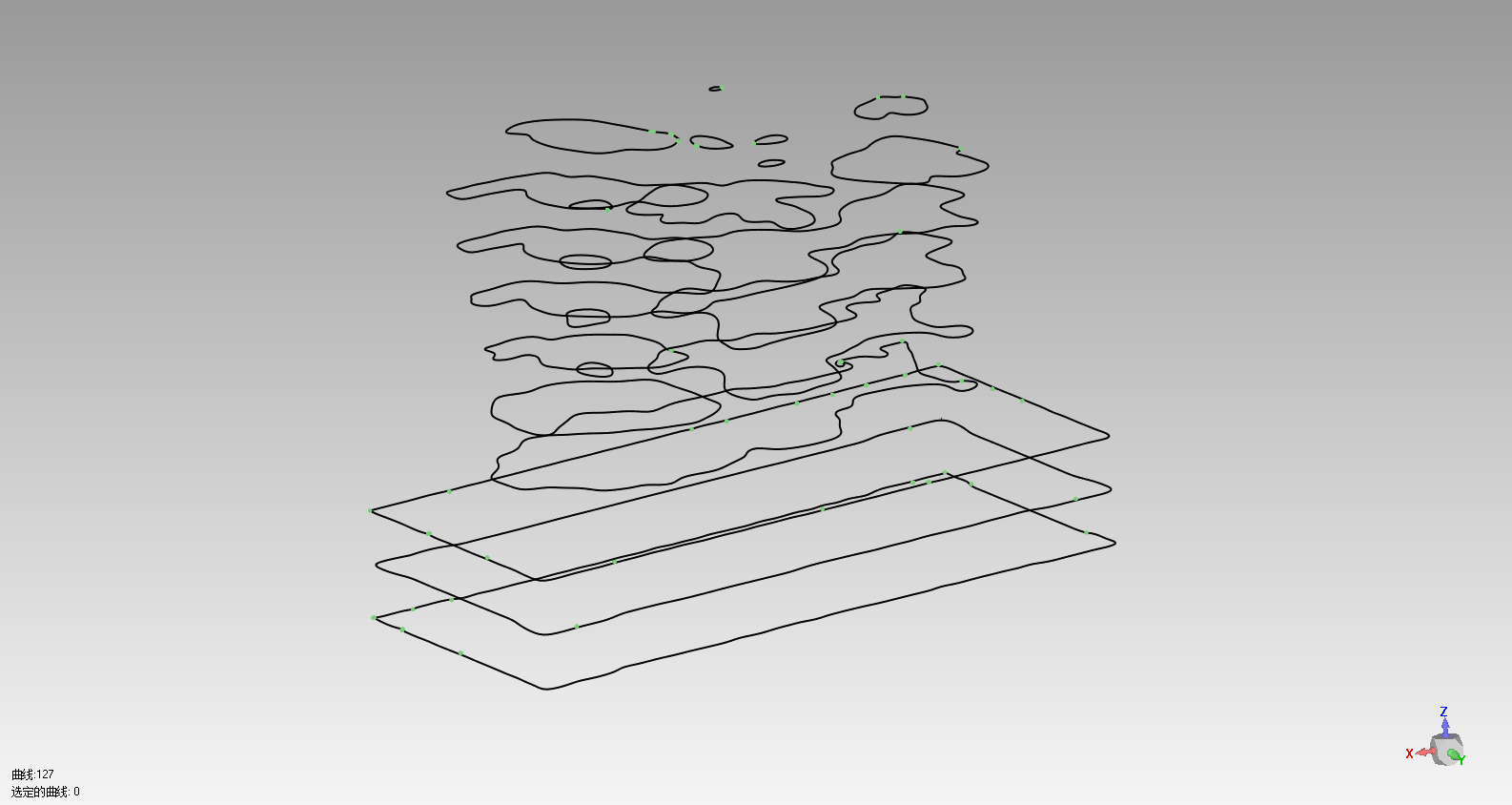

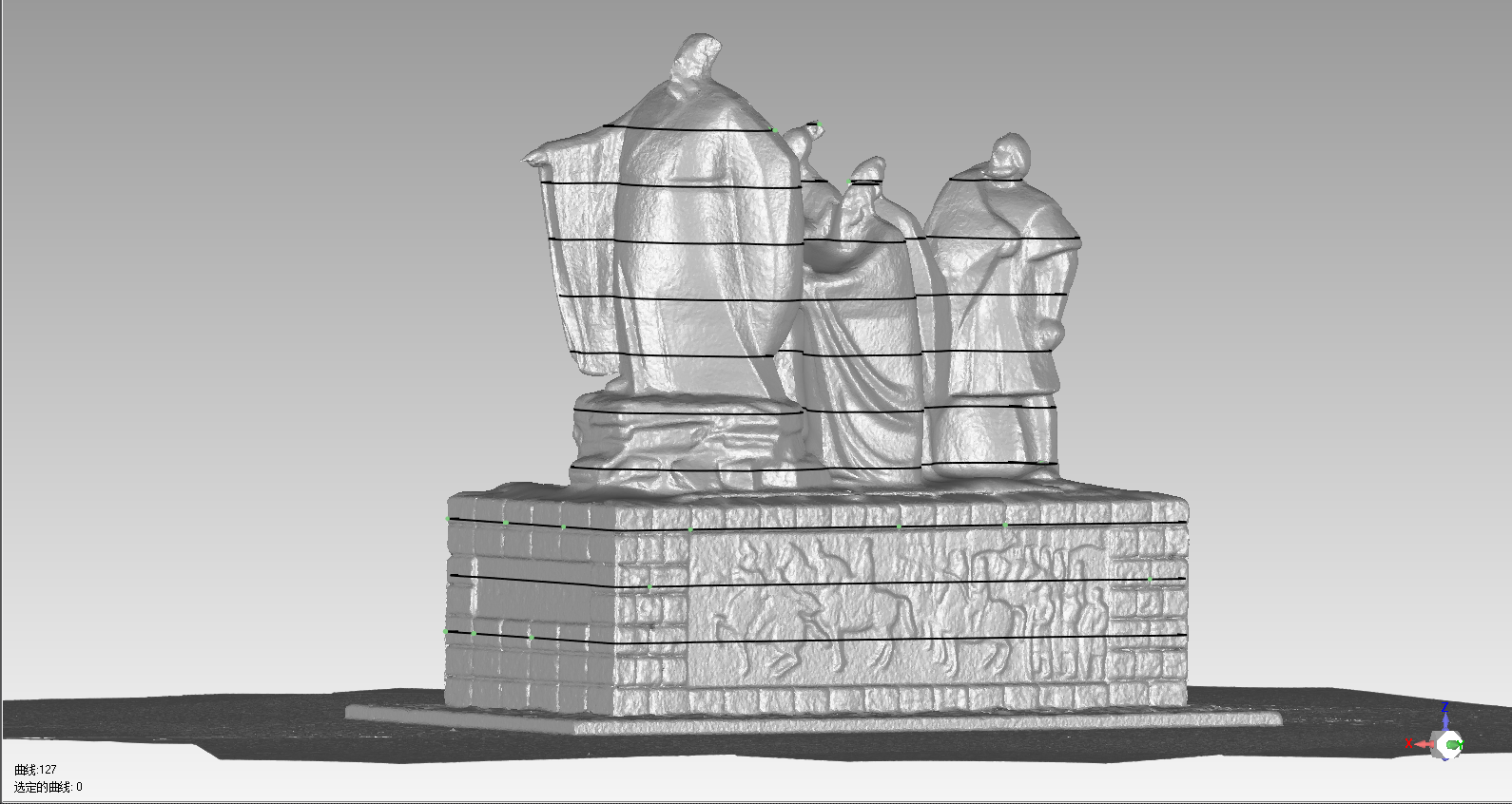

利用三維模型生成橫截面或縱剖面線

四、項目總結

項目實施結果表明，思拓力X300三維激光掃描儀在大型雕像雕塑保護的應用中符合項目要求，掃描結果能達到預期，對雕像雕塑損壞以后的修復或重建能提供原始的點云存檔數據和真實的顏色信息，而三維模型和線畫圖也能給其他領域提供展示和參考的依據。
